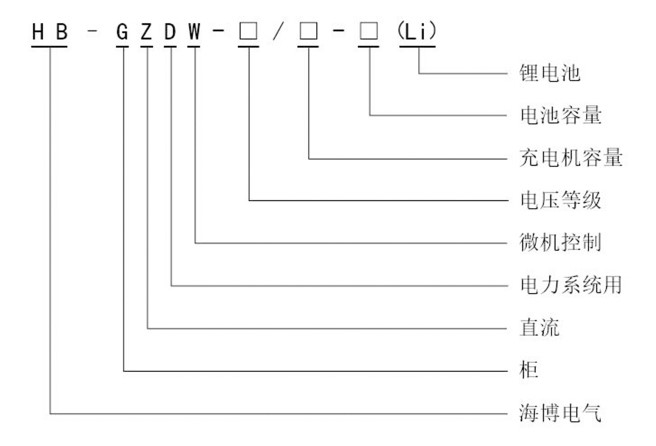

一、產品概述       HB-GZDW系列智能高頻開關電源系統是海博電氣憑借高素質研發隊伍，集多年電源產品的研發經驗、吸收廣大用戶對設備的運行經驗設計研發而成，適合各種行業的高頻開關直流系統及相關配套設備，并且順利通過了許昌開普檢測技術有限公司的各項檢測，取得檢驗報告。       二、工作原理       三、系統特點       1、采用高頻開關電源技術、模塊化設計、N+1熱備份，方便安全       2、電壓輸入范圍寬，電網適應性強       3、充電模塊可帶電插拔，維護方便快捷       4、有可靠的防雷及電氣絕綠防護措施，確保系統和操作安全       5、采用大屏幕觸摸屏，點陣液晶顯示，CCFL背光，實現全漢化實時顯示       四、型號定義       五、系統組成       1、充饋電柜       （1）額定電流：110V：20A-200A；220V：10A-100A       （2）交流輸入：兩路三相四線，可自動切換互為備用       （3）防雷單元：具有防雷和過電壓保護功能       （4）饋出回路：可配置30路10A-50A斷路器       （5）監控系統：自動管理蓄電池的充放電，全漢字大屏幕液晶顯示，并且可以實現“遙控、遙測、遙信、遙調”功能       （6）電池巡檢：監測每節蓄電池運行數據       （7）降壓裝置：5級或7級調壓裝置（選配）       （8）饋電檢測：監測各饋出回路的跳閘信號及電池熔斷器的信號       （9）絕緣監控：監測母線和各輸出回路的絕緣情況       （10）柜體尺寸：2260mm(H)＊800mm(W)＊600mm(D)（可按照用戶要求定制）       2、蓄電池柜       （1）最大容量：鉛酸電池：200Ah；磷酸鐵鋰：300Ah       （2）柜體尺寸：2260mm(H)＊800mm(W)＊600mm(D)（可按照用戶要求定制）       六、系統特點       1、采用大屏幕液晶顯示，全漢化實時顯示及操作、人機界面友好       2、監控系統采用積木式結構，各監控單元之間的通訊全采取電氣隔離，提高可靠性       3、超寬的電壓輸入范圍，電網適用性強，可用于環境相對惡劣的場所       4、充電模塊采用變頻自然諧振軟開關技術，效率≥96％       5、系統模塊化設計、冗余備份性能可靠安全       6、帶電插拔技術，維護方便快捷       7、全自動智能化鋰電池管理功能       8、RS232/RS485通訊接口，內置多種通訊協議，方便與遠程監控系統通訊實現“四遙”功能，實現無人值守
